Jak na vnitřní instalace při využití dešťové vody uvnitř rodinného domu i v zahradě
Dešťovou vodu můžeme kromě venkovních aplikací, jako je zalévání zahrady či umývání auta, použít také uvnitř domu, a to zejména pro splachování WC a praní prádla. Použití dešťovky v domě vůbec není potřeba se bát. Je jen potřeba postupovat správně a osadit všechny potřebné komponenty. Při použití dešťovky uvnitř domu vždy doporučujeme vyhradit si alespoň trochu místa v technické místnosti, sklepě či garáži pro umístění zejména expanzní nádoby a trojkomorovného filtru pro dosažení optimální kvality vody.
Jak to funguje?
Hlavním předpokladem pro aplikaci takového systému je oddělení rozvodů dešťové vody od pitné. K toaletám, popř. k pračce je potřeba udělat zcela oddělený rozvod vody od všech ostatních, které jdou k umyvadlům, sprachám a jiným spotřebičům. Toto velmi doporučujeme udělat jak v novostavbách tak při rekonstrukcích stávajících staveb i v případě, že nejste pro použití dešťovky k tomuto účelu rozhodnuti. Většinou to nestojí prakticky nic navíc a nechává to otevřené možnosti do budoucna.
Tak jako u systémů pro zahradu je jinak opět hlavním prvkem ponorné čerpadlo v nádrži. Vše o jeho instalaci do nádrže najdete v předešlém článku. Výtlak z čerpadla do domovní větve je veden v nezámrzné hloubce až do místa, kde budou umístěny vnitřní komponenty, nejlépe technická místnost. Ještě než je tento výtlak napojen do oddělného rozvodu vody projde přes expanzní nádobu a trojkomorovný filtr. Tím je hotový základ pro využití vody z nádrže například pro splachování toalet. Voda z nádrže pomocí čerpadla proudí přes expanzní nádobu a trojfiltr přímo k splachovacím nádržkám a vše již může samostatně fungovat. Ale to jen do té doby než dojde voda v nádrži...
To je právě hlavním problémem, který je potřeba vyřešit. Při pravidelném používání vody z nádrže pro splachování určitě dojde k situacím, kdy již nebude dostatek napršené vody v nádrži. V podstatě každého jako řešení napadne nějaká forma dočasného "přepojení" na vodu pitnou. Bylo by to i logické, jenže v cestě tomuto jednoduchému řešení stojí legislativa. Konkrétně norma EN 1717 - ochrana vodovodu proti kontaminaci. Tato norma prakticky nepřipouští žádné trojcestné formy propojení jednotlivých rozvodů, a to ani za předpokladu použití různých technických prostředků, jako např. automatické trojcestné ventily, zpětné klapky, apod. Jednoduše řečeno - nesmí existovat tlakové fyzické propojení potrubí, kde by se i jen teoreticky mohla potkat dešťová voda s pitnou vodou a tím pádem dojít k možné kontaminaci vody pitné.
Jak to vyřešit? Vlastně docela jednoduše. Doplňováním nezbytného minima vody z řadu přímo do nádrže, a to netlakovým potrubí s volným výtokem na konci. K tomu slouží zařízení RENA AFRISO, která může být součástí sestav pro využití vody v domě i zahradě. Toto zařízení doplňuje vodu do nádrže jen v případě nedostatku dešťovky a jen takové množství, které se nastaví umístěním sondy minimální hladiny. Zařízení se tak chová velice ekonomicky a dá se říct, že pořád dokola doplňuje do nádrže nezbytné provozní minimum tak, aby pořád udržovalo nádrž jinak prázdnou než zase naprší dostatek vody zpět. Vše se navíc děje zcela automaticky a vy se nemusíte o nic starat a nic nikde přepínat.
Hlavním požadavkem na tyto systémy je vyřešení doplňování vody z vodovodního řadu (nebo jiného zdroje) v případě nedostatku dešťové vody v nádrži. Je zkrátka zapotřebí nějaký mechanismus, a to ideálně zcela automatický, který v případě, že voda v nádrži dojde, "přepne" na vodu z řadu. Zároveň je nutné splnit veškeré požadavky EN 1717 - ochrana vodovodu proti kontaminaci. Splnění této normy striktně požadují provozovatelé vodovodů. Podle zmíněné normy prakticky žádným způsobem nelze tlakově propojit potrubí z vodovodního řadu s okruhem na vodu užitkovou - dešťovku. V následujících řádcích Vám představíme systém, který si s tímto problémem poradí každý svým způsobem.
V našich sestavách pro dům a zahradu najdete obvykle možnost zvolit variantu "s automatickým dopuštěním" nebo "bez dopouštění". První varianta zahrnuje zařízení RENA AFRISO a v sestavě je tedy již počítáno s automatickým dopustěním pomocí tohoto zařízení a je třeba při přípravě rozvodů provést ještě jednu zpětnou trubku mezi nádrží a technickou místností právě pro dopouštění. Druhá varianta bez dopouštění je určena pro všechny, kteří chtějí dopouštění řešit jinak. Například z jiného zdroje než je řad (studna, vrt, aj.) nebo jiným manuálním způsobem.
Umístění a propojení jednotlivých komponent v technické mísnosti

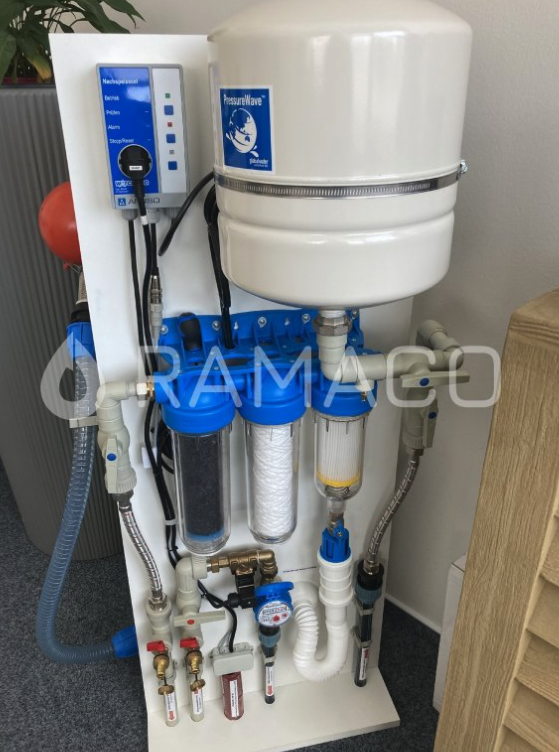

Na obrázku vidíte vzorové umístění všech komponent na ukázovém panelu. Jedná se o vyzkoušené rozložení, které z našeho pohledu nejvíc dává smysl s ohledem na funkční polohu jednotlivých dílů a zároveň zabírá minimum místa. Velikost desky, na které jsou prvky umístěny je 600 mm šířka a 1500 mm výška. Pokud vámi vybrané místo pro umístění komponent využití dešťové vody nenabízí zrovna tento rozměr, je možné to samozřejmě poskládat i jakkoliv jinak při zachování směru průtoku filtrem. Tlakovou nádobu je možné umístit kdekoliv na rozvodu. Umístění jednotky RENA AFRISO a související dopouštění větve je volitelné. Kromě vyústění jednotlivých vodovodních rozměrů a přívodů elektro je vhodné pro co největší komfort udělat také vyústění odpadu DN50 pro přímé napojení odtoku první patrony filtru, která má zpětný proplachovací ventil. Jeho uvolněním se první kartuše propláchne a nečistoty odtečou do odpadu. Pokud toto napojení pro odpad již není možné dodělat, je samozřejmě možné tento proplach provést například odtokem do kbelíku či jiné nádoby, která se vždy umístí pod filtr. Je možné také napojit odtokovou hadici 1". Pod expanzní nádobou, před filtrem a za filtrem je třeba vždy umístit zavírací kohout, pro možnost odstavení těchto zařízení a jejich údržby. V některých návodech k filtrům naleznete také obtok - bypass filtru. Při aplikaci u dešťovky to nepovažujeme za nezbytně nutné, ale je možné udělat i toto opatření.

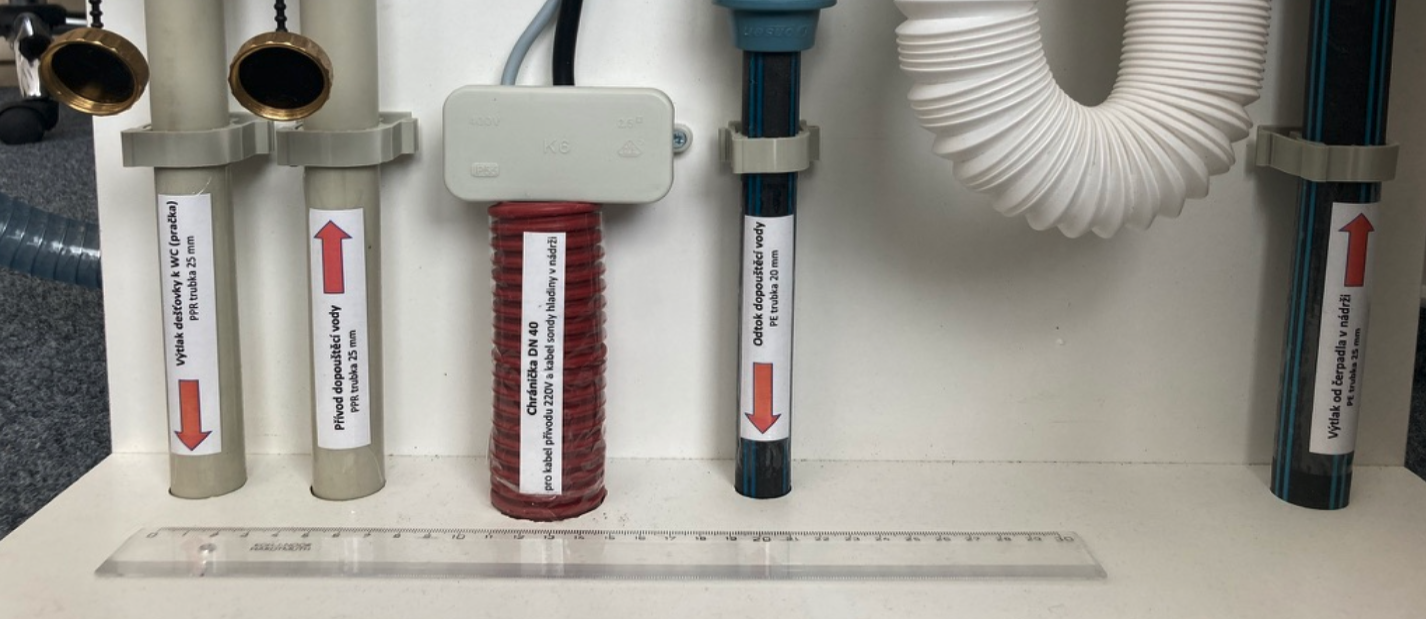

Vzorové umístění jednotlivých rozvodů z podlahy techické místnosti:
Popis trubek zleva doprava:
- výtlak dešťové vody do odděleného rozvodu vody k toaletám, atd. (obvykle PPR 25)
- přívod dopouštěcí vody z řadu do nádrže (obvykle PPR 25)
- chránička elektro min DN40, kabel min 3x 1,0 mm napájení čerpadla - zapojeno volitelně do jednotky AFRISO), kabel min 2x 0,75 mm - sonda hladiny, volitelně
- odtok dopouštěcí vody do nádrže (obvykle PE20, závit elektroventilu je 1/2", trubka může být s přechodem i jakákoliv větší, jedná se o volný výtok do nádrže, potrubí do nádrže položit v lineárním spádu!
- přívod výtlakové vody z čerpadla z nádrže (obvykle PE 25)
Na první dvě trubky zleva (PPR) doporučujeme osadit odbočkové ventily s hadičníkem, tak jak můžete vidět na obrázku makety. Mohou sloužit například pro odběr vzorků vody. Mohou ale také sloužit pro dočasné propojení okruhů v případě odstavení vody z čerpadla. Například porucha čerpadla a jeho zaslání do servisu, apod. Opět pozor na legislativu - ochrana vodovodu! Nesmí být propojeno pokud existuje jakákoliv možnost kontaminace, tj. např. osazené funkční čerpadlo.
Provoz a údržba
Expanzní nádoba je bezúdržbová a není třeba v ní pravidelně doplňovat tlak. Stačí jen zkontrolovat v řádu pár let. Čištění první patrony filtru provádíme manuálně v intervalech dle vizuálního stavu patrony. Povolením ventilu u dna patrony vznikne v jednotce protitlak a hrubé nečistoty jsou vypláchnuty do odpadu nebo kbelíku. Častější čištění první komory prodlouží životnost dalších náplní v dalších dvou komorách. Tyto náplně jsou vyměnitelné a jejich životnost je dle výrobce 3-6 měsíců. Velmi ale záleží na stavu vody v nádrži a četnosti jejího používaní. Životnost je tak velmi individuální. U druhé náplně je možné volit jemnost filtrovaných částic. Patrona z výroby je 25 mcr. Pokud byste nebyli spokojeni s čistotou vody na výstupu, je možné osadit i jemnější patrony 10 mcr nebo 5 mcr. Jemnější patrona ale zároveň většinou znamená částější výměnu. Poslední patrona je aktivní uhlí odstraňující zápach, je vyměnitelná také v intervalu 3-6 měsíců nebo podle reálné funkce. První náplň 50 mcr v proplachovací patroně se mění jen v případě, že je mechanicky poškozená nebo je znečištěná tak, že již nelze vyčistit.
