Osazujeme ponorné čerpadlo do nádrže na dešťovou vodu
Využívání dešťové vody je dnes běžnou součástí hospodaření s vodou v rodinných domech, firmách i veřejných objektech. Nejčastěji se používá pro zálivku zahrady, splachování toalet nebo úklid. Základním prvkem celého systému je vhodně zvolené a správně osazené automatické ponorné čerpadlo, které zajišťuje dopravu vody z akumulační nádrže k odběrným místům. V našich sestavách pro zalévání zahrady nebo v systémech pro dům i zahradu je vždy použito právě ponorné čerpadlo, jehož hlavní výhodou je tlakový rozvod přímo ze dna nádrže, kde je čerpadlo umístěno. Odpadá tak nutnost sacího potrubí, které může být v mnoha případech problematické. Princip osazení i provozu ponorného čerpadla v nádrži je s drobnými odchylkami prakticky stejný pro všechny námi nabízené typy.
Obsah sestav a obecné zásady
V sestavě od nás vždy najdete automatické ponorné čerpadlo (se sacím košem nebo s plovoucím sáním), nezbytné množství PE hadice pro běžné zapojení v délce 5 m, PE fitinky a další příslušenství dle typu sestavy. Základem instalace je propojení všech komponent do 100% těsného celku. V případě uzavření všech odběrných míst musí být systém zcela bez úkapu vody, aby nedocházelo k nechtěnému zapínání automatického čerpadla vlivem poklesu tlaku. Pro veškeré závitové spoje je potřeba použít těsnění! (teflonová páska, těsnící pásek Loctite, speciální lepidlo, koudel, aj.)
Připojení svislého výtlačného potrubí k čerpadlu

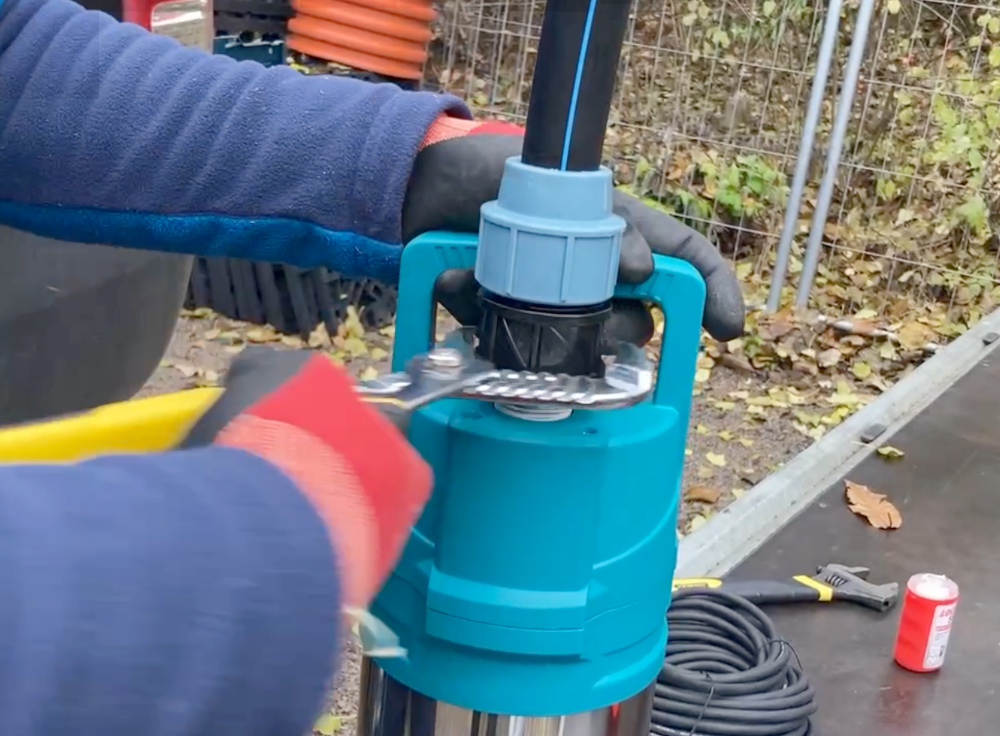

Do čerpadla namontujte PE přechod s vnějším závitem 1". Vždy použijte těsnící prostředek. Jedná se o nejdůležitější závitový spoj, který musí být naprosto těsný. Tento spoj bude totiž trvale pod vodou a pokud by zde docházelo k úniku, nebudete mít možnost to jen tak vizuálně odhalit. Dle velikosti nádrže dále určete délku svislého PE vedení a připravte si takto dlouhý kus trubky, který šroubovým stahovacím spojem upevněte do PE přechodu.
Spuštění čerpadla do nádrže
Na čerpadlo připevníme přibalené lano a do nádrže jej spouštíme zásadně držením právě za něj. Nikdy nedržíme ani následně nevytahujeme čerpadlo ven z nádrže za PE trubku nebo za kabel elektrického přívodu! Čerpadla se sacím košem u dna umístíme tak, aby bylo čerpadlo několik centimetrů nade dnem. Čerpadla s plovoucím sáním můžeme dát až na dno nádrže a opřít jej o něj. Při finální volbě umístění čerpadla dbejte na to, aby se sací trubice s košem neblokovala o stěnu nádrže. Konec lana upevníme za jakýkoliv pevný prvek v hrdle nádrže. Doporučujeme pro tento účet přivrtat do stěny komínku nádrže nerezový nebo plastový háček.
Prostupy pro vedení potrubí ve stěnách nádrží

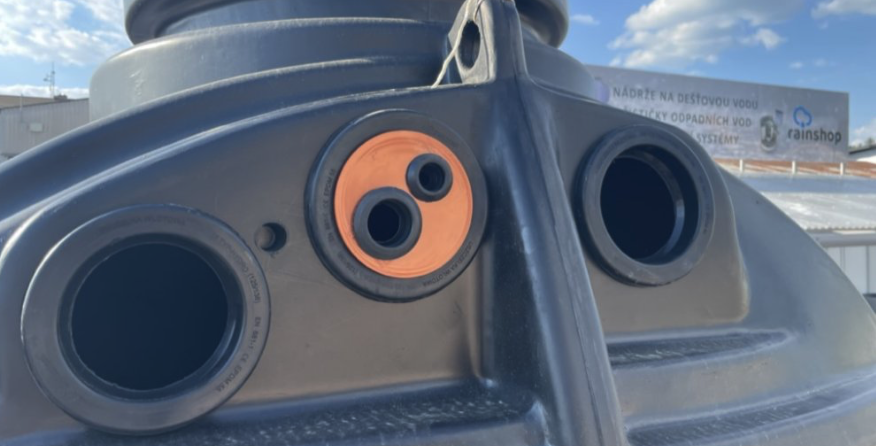

U nádrží, které jsou distribuovány přímo z našeho skladu nejdete již připravené prostupy pro vedení mimo nádrž. Menší prostup je v DN25 a slouží pro protažení vodorovného vedení PE trubky výtlaku čerpadla. Větší prostup je DN40 a slouží pro připojení chráničky elektro.

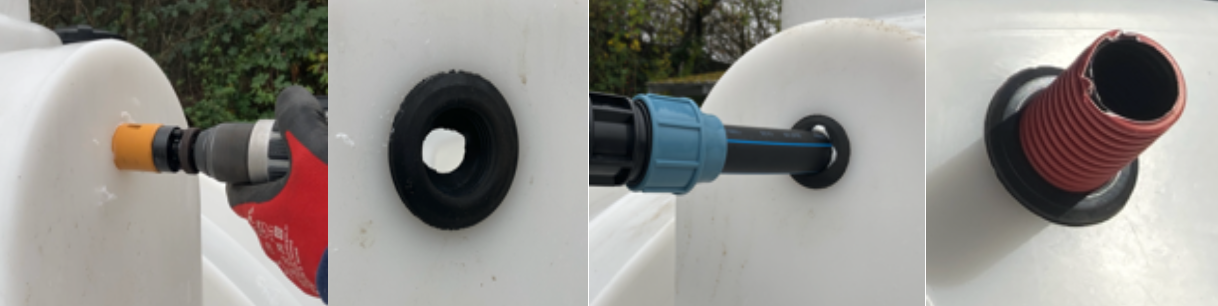

U nádrží od jiných výrobců nebo v případě potřeby více prostupů, např. u sestav pro dům a zahradu je možné si v nádrži kdekoliv to její konstrukce umožňuje dodělat další otvory svépomoci. Do plastu se snadno vrtá např. korunkovými vrtáky do dřeva. Pro těsnění otvorů je možné využít gumové manžety různých průměrů. Nejčastěji se používají pro vodu DN25 (vrtaný otvor 32 mm), DN32 (vrtaný otvor 37 mm), DN40 (vrtaný otvor 46 mm) a DN50 (vrtaný otvor 57 mm)
Propojení vodorovného a svislého vodovodního rozvodu - sestavy pro zahradu
U zahradních sestav se svislý a vodorovný rozvod propojuje kolenem 90st. Dále doporučujeme vložit za koleno na svislný nebo vodorovný rozvod dle situace a potřeby T-kus s odbočkou a vypouštěcím ventilem. Osazení tohoto kusu je volitelné a nemá vliv na chod čerpadla. Používá se k vypouštění čerpadla na zimu bez jeho demontáže. Pro tento účel pak stačí čerpadlo před zimou odpojit od přívodu elektrického proudu, ventil otevřít a nechat vytéct vodu z vodorovného potrubí. Zahradní rozvod se pak obvykle zakončuje zavlažovací šachtou s ventilem, ke které se přišroubuje PE koleno s vnějším závitem 3/4". I zde pozor na těsnost závitového spoje a použití vhodného prostředku. Ukončit tento rozvod vody je samozřejmě možné i jakýmkoliv jiným prvkem, který umožňuje úplné uzavření a dosažení 100% těsnosti.

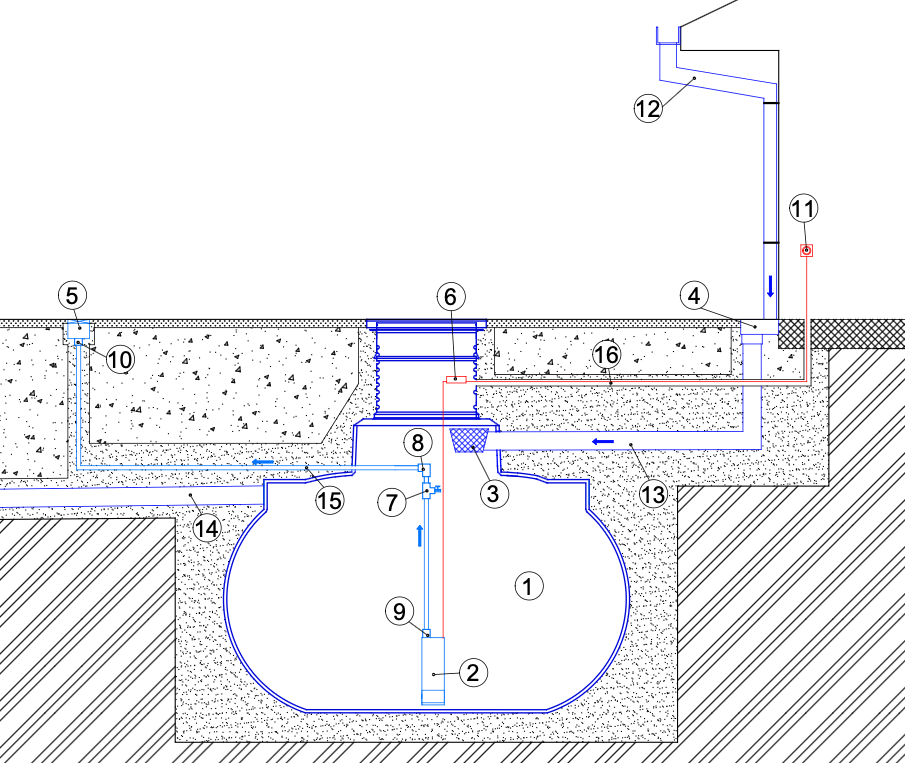

Vzorové schéma zapojení pro zahradu: >>PDF KE STAŽENÍ VČ. LEGENDY<<
Propojení vodorovného a svislého vodovodního rozvodu - sestavy pro dům + zahradu
Jednou z výhod ponorného čerpadla přímo v nádrži je možnost rozdělení výtlaku na větev dům a větev zahrada již v komínku nádrže. Proto propojení vodorovného a svislého rozvodu provádíme T-kusem. Na stranu výtlaku do zahrady pak umístíme uzavírací kohout s vypouštěním. Tento kohout nám umožní na zimu vypnout a odpustit zahradní větev a zbytek systému pro použití vody v domě mít v provozu celoročně. Pro tyto prostupy bude potřeba v nádrži udělat další prostupy viz předchozí postup. U sestav od nás jsou potřebné manžety přibaleny.
Vzorové schéma zapojení pro dům + zahradu: >>PDF KE STAŽENÍ VČ. LEGENDY<<
Elektrické připojení čerpadla
Čerpadlo je vybaveno kabelem délky 15 m, který je ukončen vidlicí do běžné zásuvky 230V. Kabel včetně vidlice můžeme protáhnout chráničkou až k zásuvce v objektu, na stěně, apod. Druhou možností je přivést do nádrže prodlužovací kabel s koncovkou, vidlici do ní zapojit a spoj skrýt např. do voděodolného boxu. Taková instalace zajistí také snadnější vyjmutí a odpojení čerpadla, např. na zimu nebo za účelem čištění. Čerpadlo obecně doporučujeme vždy zapojovat do zásuvky nejlépe se samostatným jističem alespoň 16 A s proudovým chráničem.
Připojení sondy hladiny
V případě, že je systém vybaven automatickým dopouštěním vody RENA, je potřeba chráničkou kromě napájecího kabelu pro čerpadlo protáhnout také kabel sondy hladiny vody, která hlídá efektivní dopouštění vody z řadu do nádrže. Standardně je dodáváno s kabelem 15 m. Pokud to nestačí, kabel je možné nastavit. Při tomto způsobu doporučujeme vždy vést vše co je ukryto v chráničce souvislým kabelem bez spojek. Je možné použít kabel H03VV-F 2x0,75 mm. Sondu hladiny vody upneme např. do objímky pro potrubí DN40. Držák sondy upneme takovým způsobem, aby bylo možné otočením plastové matice uvolnit kabel a regulovat jeho délku a tím pádem i úroveň minimální hladiny vody udržované v nádrži
Uvedení do provozu
Pokud máme všechny rozvody hotové, vše je těsné a ventily uzavřené, můžeme poprvé spustit čerpadlo. Není potřeba žádné zavodňování jako u sacích čerpadel. Pokud je čerpadlo ponořené ve vodě, můžeme ho hned spustit zapojením do zásuvky nebo spuštěním příslušeného jističe. Čerpadlo by mělo v nádrži sepnout. Po té postupně pootevíráme ventily odběrných míst, tak aby z nich vyšel přebytečný vzduch a tekla ven voda. Poté co takto projdeme všechny odběrné místa a systém je odvzdušněn mělo by čerpadlo vypnout. Pokud se tak neděje nebo se po nějaké době čerpadlo samo spustí, je třeba hledat netěsnost na rozvodu.
Provoz a údržba
Čerpadlo nevyžaduje žádnou zvláštní údržbu. Doporučujeme jej ale minimálně jednou ročně vytáhnout z nádrže a vyčistit sací koš nebo plovoucí sání a provést celkovou kontrolu stavu. Při sezónním využití vody z nádrže je vhodné toto činit vždy po ukončení zavlažovacího období, čerpadlo vyčistit, vypustit a nechat jej přes zimu uložené mimo nádrž, pro jistotu ve vytápěné místnosti. Zejména v případě větších nádrží, kde je čerpadlo umístěno ve větší hloubce není vytažení na zimu nezbytně nutné. Doporučujeme tak ale raději učinit, a to zejména v horských oblastech, kde je pravděpodobnost poškození mrazem vyšší. Při provozu čerpadla na jednoduchých zahradních systémech bez osazení tlakové nádoby volíme takový provoz, který eliminuje odběry velmi malého množství vody v krátkových časových intervalech. Je nevhodné například použití "click" sprchy, kapkové závlahy a jiných podobných aplikací. Ideální je zapnutí odběru vody, zalévání všeho na jeden zátah a následně zase vypnutí. Eliminujte tak počet spuštění čerpadla a prodloužíte mu životnost.
Možné závady a jejich odstraňování
V praxi řešíme obvykle dva problémy, které jsou většinou způsobené jiným problémem než závadou čerpadla.
1) Čerpadlo často spíná, i bez otevření kohoutu – v tomto případě je velmi často na vině netěsnost v rozvodu mezi čerpadlem a odběrným místem. Ještě před řešením případné závady čerpadla vždy zkontrolujte těsnost výtlakové trubky a zejména všech spojů a závitů
2) Čerpadlo vyhazuje pojistky – velmi často způsobeno průnikem vody do kabelového vedení k nádrži, do spoje, poškozením kabelu čerpadla.
Důkladně vždy zkontrolujte výše uvedené dříve, než budete čerpadlo posílat k reklamaci.
