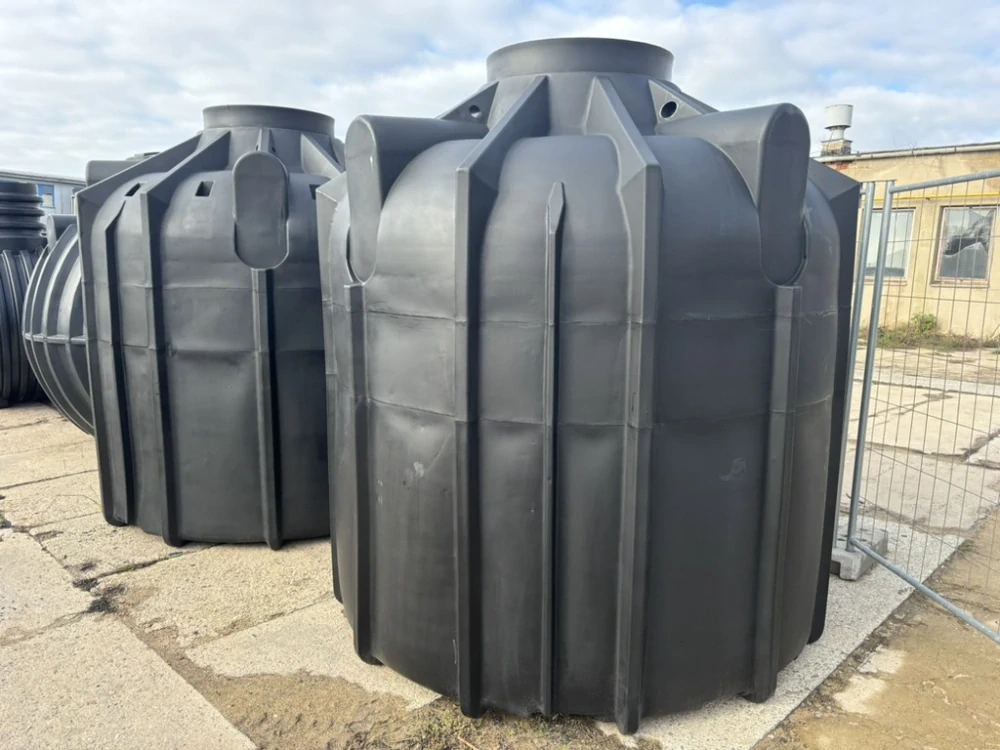

Nádrž na dešťovou vodu Globoline 8300 - sestava se systémem pro dům a zahradu - bez dopouštění

Hledáte co největší nádrž z jednoho kusu za co nejlepší cenu? Podzemní nádrž na dešťovou vodu Globoline 8300 pro vás bude ta pravá! Jedinou omezující vlastností je možnost použití pouze v plochách pro pochozí účely. Nádrž se vyrábí se v Německu je rotačně odlitá jako jeden kus a výrobce na ni poskytuje záruku 25 let!

Jaké má nádrž výhody a jak ji zabudovat?

• Při montáži není třeba žádné betonování
• Podsyp a obsyp nádrže se provádí z těženého kameniva velikostního rozsahu 4-16 mm. Vhodné frakce ve většině českých štěrkoven jsou označovány jako TK 4/8, 8/16, 4/16. Nepoužívejte k obsypu zeminu z výkopu, písek, prosívku, apod.
• Nádrž nedoporučujeme pro použití v silně jílovitých a nepropustných zeminách
• Použití v místech s výskytem spodní vody není možné.
• Celkové krytí nádrže zeminou nad vrcholem hlavní válcové části nesmí přesáhnout cca 1 m, podrobnější info v montážním návodu.
• Nádrž Globoline je určena pro použití pouze v pochozích plochách.

Složení sestavy a možnost volby systému dopouštění

Tuto nádrž nabízíme v sestavě Home určenou ke kombinovanému využití vody pro splachování WC, praní prádla a zalévání zahrady, popř. jiné venkovní použití. Základním stavebním kamenem sestavy je ověřené ponorné čerpadlo EASY E-DEEP 900-X RING s plovoucím sáním, s ochranou chodu na sucho a s tlakovým spínačem pro plně automatický chod. Systém dále vždy obsahuje expanzní nádobu pro ochranu čerpadla a tříkomorový filtr s vložkami zajišťující odstranění všech jemných nečistot a také zápachu. První patrona filtru má praktický protitlakový ventil pro pravidelnou možnost čištění od hrubších nečistot bez demontáže kartuše. Důležitým prvkem systému je také vyřešení náhradního zdroje v případě nedostatku vody v nádrži. S ohledem na různé možnosti jednotlivých stavebních záměrů sestavu nabízíme ve dvou variantách:

• s automatickým dopouštěním: v nádrži je stále udržována minimální hladina vody dopouštěním z řadu na základě sondy hladiny a její komunikaci s řídící jednotkou a elektromagnetickým ventilem. Systém je plně automatický a zároveň maximálně efektivní, dopouští se vždy jen minimální množství pro funkci systému. Doporučujeme použít tuto variantu všude, kde je to technicky možné! Všechny prvky tohoto systému se umisťují nejlépe do technické místnosti, garáže, sklepa apod.
• bez dopouštění: součástí dodávky není žádný systém dopouštění, tuto variantu doporučujeme pouze alternativně, a to v případech, kdy z různých, zejména technických důvodů, není možné zajistit dopouštění z řadu vedením přes objekt. Možným řešením je manuální dopouštění z jiného zdroje, dopouštění samostatným systémem ze studny, aj. Upozorňujeme, že je potřeba stále myslet na normu EN1717 řešící ochranu vodovodu a v žádném případě nijak fyzicky nepropojovat rozvody užitkové a rozvody pitné vody

Rozsah dodávky:

• Nádrž na dešťovou vodu Globoline 8300 s revizním vstupem, vč. otvorů a těsení pro vtoky, technické instalace a přepad DN 125
• Základní víko pro revizní vstup - ZDARMA
• Čerpadlo EASY E-DEEP 900-X RING - výkonná ponorná automatická vodárna s tlakovým spínačem a ochranou proti chodu na sucho, včetně plovoucího sání s filtrem
• Volitelně - včetně systému dopouštění AFRISO RENA se sondou hladiny a elektroventilem / bez dopouštění
• Bezúdržbová membránová tlaková nádoba 18 l včetně montážní sady na zeď
• Filtr Rainmaster Trio zajišťující maximální kvalitu vody. Předností tohoto filtru je 1.stupeň se samočistícím proplachem. Filtr tedy můžete udržovat bez nutnosti demontáže kartuše! Filtr obsahuje 3 části
  • 1.stupeň - omyvatelný předfiltr 50 mq - zadrží nerozpustné látky
  • 2.stupeň - jemné sítko 25 mq - zabraňuje vniku drobných mechanických nečistot
  • 3.stupeň - vložka s aktivním uhlím - odstraní možný zápach, stopy organických látek, chloru, insekticidů, pesticidů či rozpouštědel
• Instalační tvarovky, poturbí a prostupové manžety pro zapojení části systému v nádrži, vč. T-kusu pro odbočku na závlahu, odběrná šachta s ventilem pro venkovní závlahu. Zapojení vnitřních částí (dopouštěcí ventil, expanzní nádoba, filtr) doporučujeme svěřit instalatérovi.
• Alternativně je možné změnit všechny prostupy (viz výkres ke stažení) na DN 110 nebo DN 160. V případě potřeby uveďte v poznámce objednávky. V případě objednání jiného poklopu (viz související zboží) současně s nádrží je základní víko vyjmuto z dodávky bez náhrady.

Stavební připravenost

Čerpadlo se umisťuje přímo do nádrže. Pro expanzní nádobu, vnitřní filtr a systém dopouštění je třeba vyhradit místo v technické místnosti. V případě, že chcete použít tento systém včetně dopouštění, je třeba ještě před samotnou realizací počítat s provedením prostupů v základové desce pro rozvody mezi domem a nádrží v tomto rozsahu:

• 2x LDPE 25 (1x - výtlak z čerpadla do domu, 1x - dopouštění zpět do nádrže)
• 1 x chránička min. 50 mm s protahovacím drátem

Pro celoroční provoz systému musí být PE rozvody uloženy v nezámrzné hloubce! Elektrokabely jsou v sadě dodávány v těchto délkách: Čerpadlo: 15 m, Sonda hladiny: 15 m, Elektroventil: 3 m. Kabely je možno nastavit, čerpadlo vyžaduje kabel 3 x 1,0 mm, sonda hladiny 2 x 0,75 mm.

Je potřeba ještě nějaké příslušenství?

• filtrace vody na přítoku do nádrže: doporučujeme alespoň filtrační koš do nádrže, pro pohodlnější přístup k čištění koše je vhodnější předsadit filtrační šachtu
• prodloužení komínku revizního vstupu - vyrábí se v pevné výšce 600 mm. Možno seříznout na požadovanou výšku. Počítá se s použitím původního základního víka
• poklop s rámem a zajištěním (náhrada základního víka):
  • pevná výška zatížení do 200 kg
  • teleskopický 235-400 mm, zatížení do 1500 kg
  • teleskopický 500-700 mm, zatížení do 1500 kg
  • teleskopický 500-700 mm, zatížení do 3500 kg
• v případě, že přepad nemůžete napojit do kanalizace, doporučujeme udělat vsakovací objekt z tunelů za nádrží. Mezi nádrží a vsakem je vhodné nechat dostatečnou mezeru, alespoň 5 m.

Proč nakoupit právě u nás?

• Do nádrže vyvrtáme vtokové a přepadové otvory a osadíme manžetami. Každá nádrž má svůj standard, ale umíme vše přizpůsobit vám - stačí nechat poznámku v objednávce. Umístění otvorů (viz výkres ke stažení) je vymyšleno tak, aby byla nádrž univerzálně použitelná pro různé směry průtoku vody nádrží. Nádrže od nás mají připraveny i prostupy pro výtlak čerpadla DN25 a připojení chráničky elektrokabelu DN40. V případě, že jakýkoliv z připravených otvorů nepoužijete, snadno jej zatěsníte běžně dostupnou KGEM PVC zátkou.
• Nádrž dodáme včetně základního víka ZDARMA. Můžete si ale vybrat také z dalších poklopů se zajištěním, pro různá zatížení a také s možností výškového nastavení
• Nádrž máme běžně dostupnou přímo na našem skladě, kde si ji po předchozí domluvě můžete sami vyzvednout, nebo vám ji dovezeme našimi vlastními vozidly po celé ČR. Jako jediní na trhu nabízíme možnost dovozu včetně složení z auta hydraulickou rukou!
• Prodejem nádrže to nekončí! K nádrži od nás dostanete prohlášení o shodě, osvědčení o vodotěsnosti, podrobné montážní návody ke všem dodaným komponentům, záruční list a podmínky. Nádrž vám navíc můžeme dodat i včetně čerpadla a jiných součástí pro využití dešťové vody a nabízíme celou řadu dalších doplňků a příslušenství pro hospodaření s dešťovou vodou obecně.

Kam dál?

Vzorový postup při ukládce samonosných nádrží (nenahrazuje montážní návod!):

Pozn: Rozměry výkopu uvedeného ve videu jsou pouze ilustrační. Pro každou nádrž platí jiný rozměr. Uvažujte vždy půdorysný rozměr konkrétní nádrže + 300-500 mm po celém obvodu nádrže mezera od stěny výkopu.
